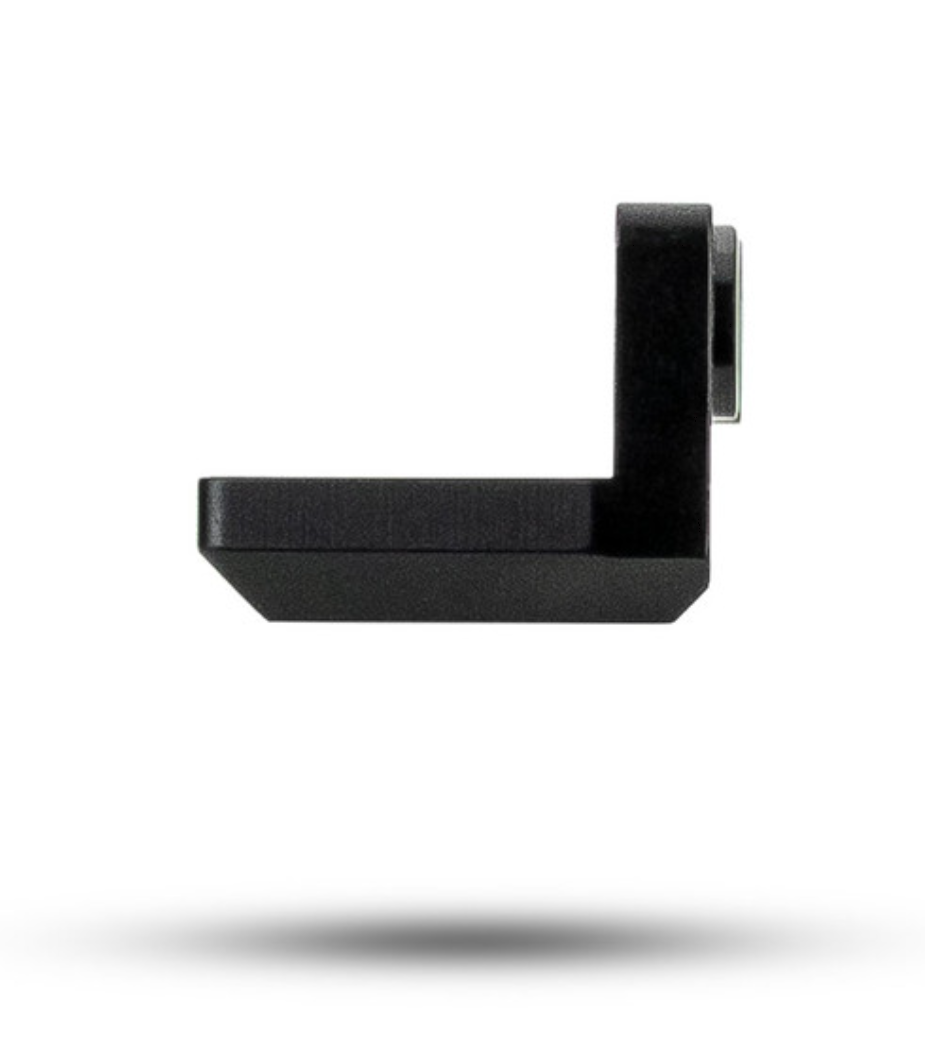

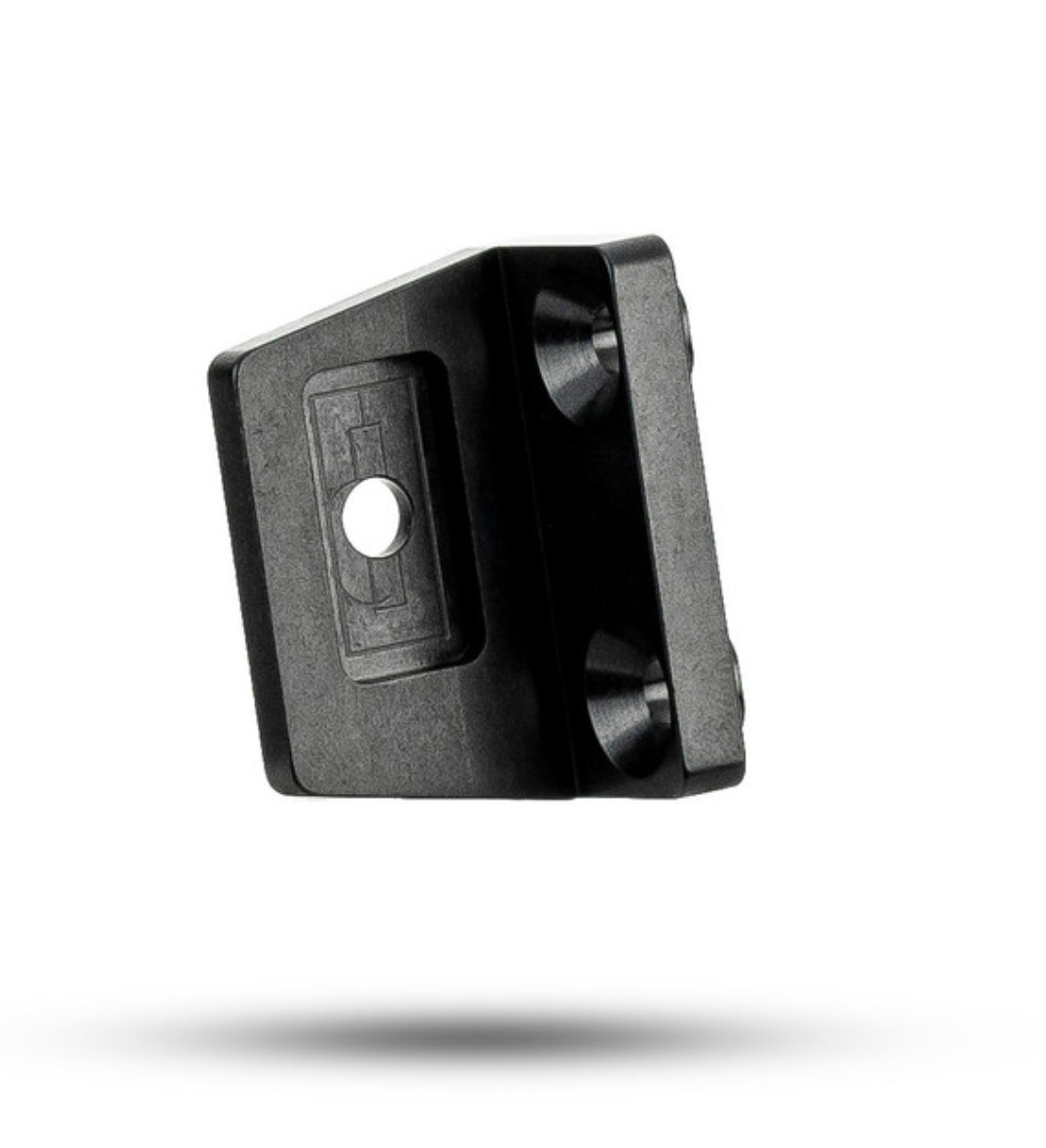

MDT LRA S90 BRACKET FOR SEND IT MV3 AND SPUHR MOUNTS

Wspornik LRA S90 Umożliwia montaż Send iT MV3 bezpośrednio na modelach Spuhr SP, SA, SS i ST w pozycji pionowej.
Uwaga! Niektóre mocowania mogą wymagać Spuhr A-0001: dystans 4 mm. Skontaktuj się z dealerem firmy Spuhr w sprawie konkretnych zastosowań.
Dołączony;
-Wspornik LRA S90
-#8-32 śruba (1)
-śruby 4mm x 10mm (2)
**Ostrzeżenie** Długość śrub MUSI być sprawdzona PRZED zamocowaniem uchwytów. W niektórych zastosowaniach śruba może „odbić się” od tubusu lunety lub uszkodzić inne komponenty, jeśli śruba jest zbyt długa lub użyto niewłaściwego rozmiaru/skoku gwintu. TY jesteś ODPOWIEDZIALNY za sprawdzenie długości i rozmiaru śrub oraz sprawdzenie kolizji przed końcowym montażem. LRA nie ponosi odpowiedzialności za uszkodzenia naszych produktów lub produktów, do których są montowane lub mocowane.

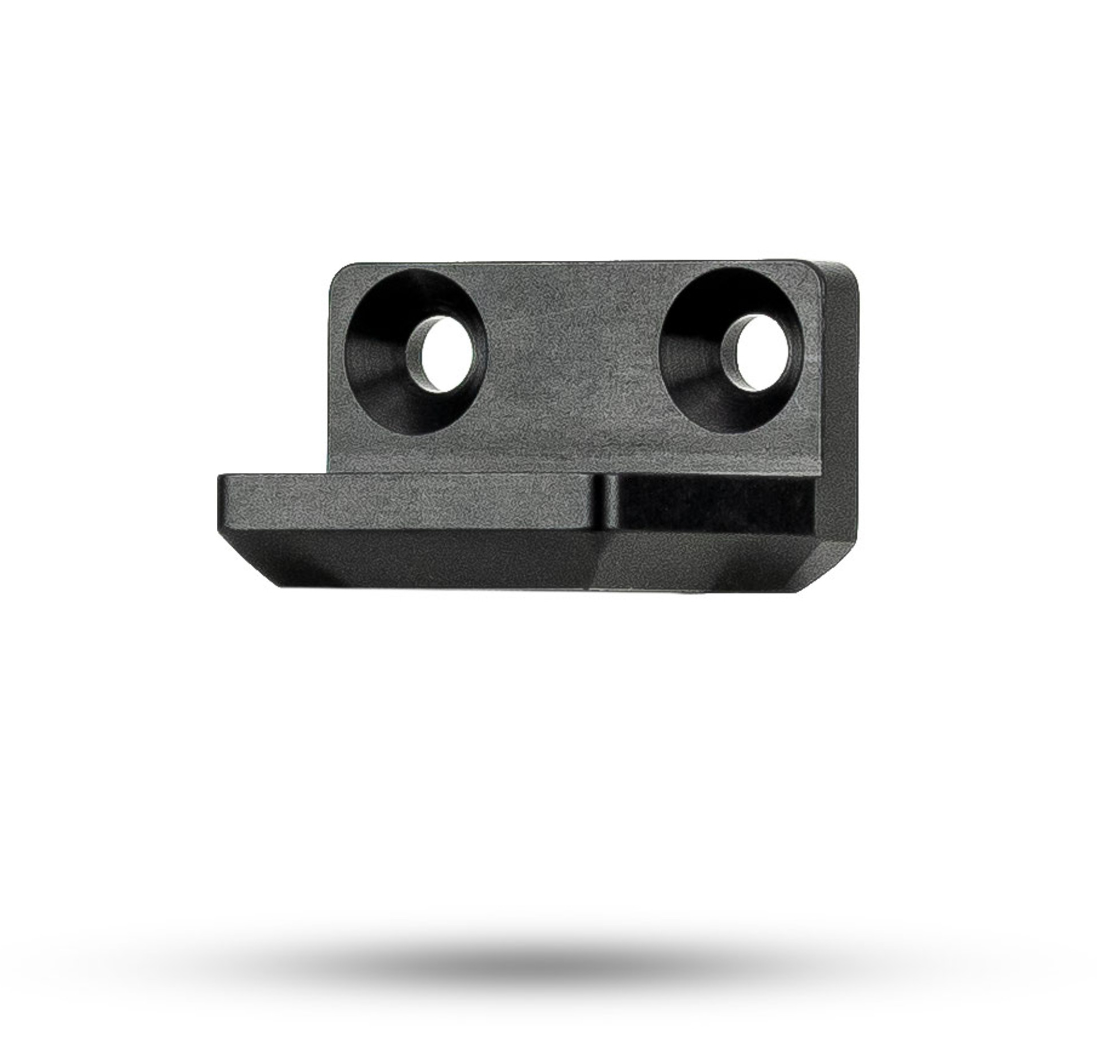

Krok 1 - Przymocuj LRA S90 do uchwytu Spuhr za pomocą (2) dostarczonych śrub z płaskim łbem 4 mm x 10 mm, używając klucza IP20 lub T20 Torx Plus lub Torx. Dokręć obie śruby momentem 20-25 in-lbs.

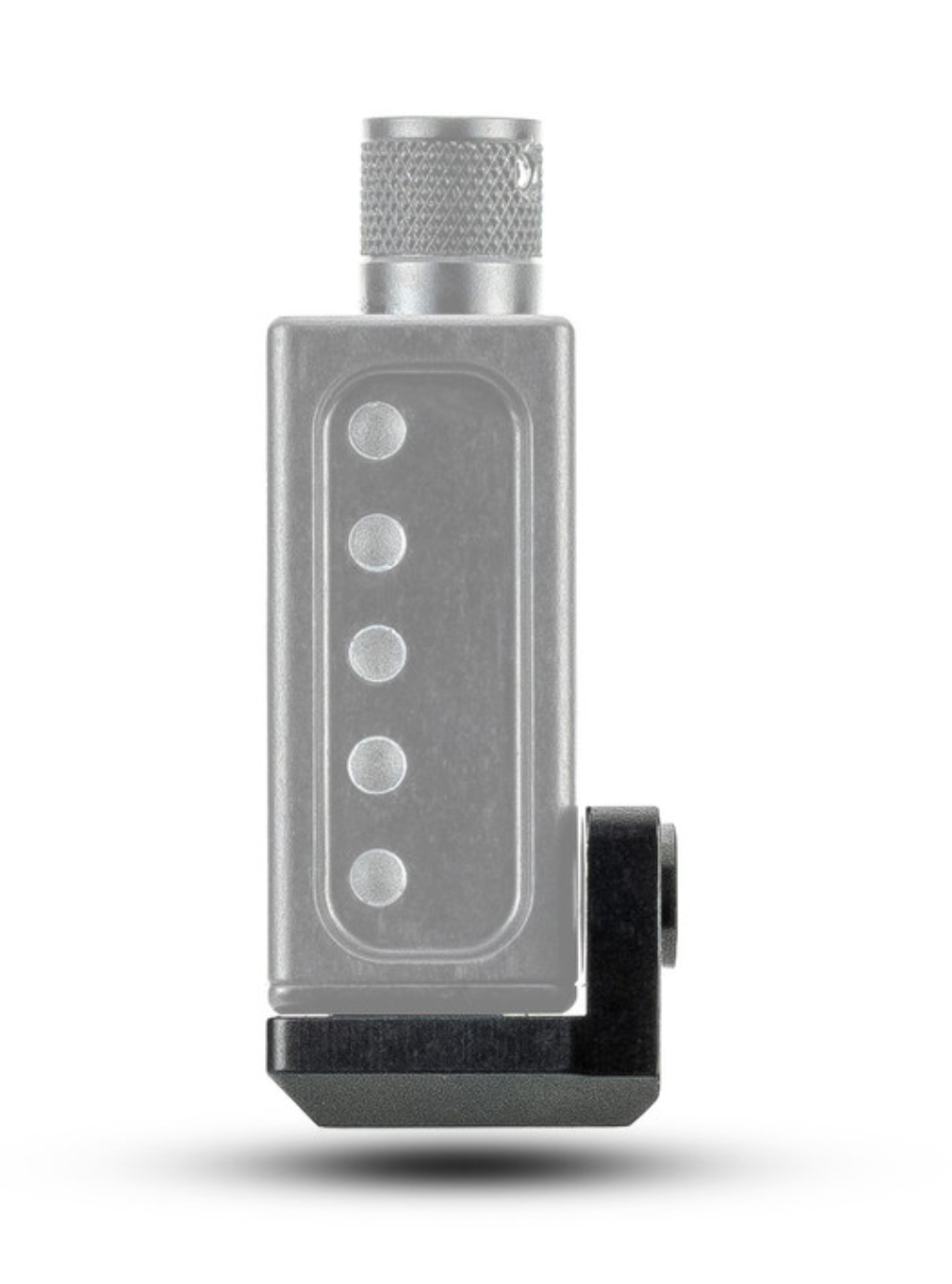

Krok 2 – przymocuj Send iT MV3 do wspornika LRA S90. Postępuj zgodnie z instrukcjami dołączonymi do Send iT MV3, aby usunąć mocowanie Picatinny (link poniżej). Ostrożnie włóż Send iT do kieszeni wspornika LRA S90 ręcznie i upewnij się, że jest płasko i całkowicie osadzony PRZED wkręceniem śruby. Zamontuj i dokręć (1) dołączoną śrubę z łbem płaskim # 8-32 momentem 30-34 in-lbs za pomocą klucza imbusowego 3/32.
